總線通訊卡MD32PFS

匯川Profibus-DP總線通訊卡MD32PFS

PROFIBUS是國際上開發的現場總線標準，MD32PFS符合標準的PROFIBUS現場總線的國際標準，和匯川技術的變頻器一起使用能實現變頻器是現場總線的一部分，實現真正的現場總線的控制。

撥碼開關說明：

撥碼開關位號

功能

說明

1，2	PROFIB-US終端電阻選擇	如果本PROFIBUS模塊是最后位置應該選擇匹配電阻，把1，2置為ON
3，4	MD32PFS卡與變頻器通訊的波特率選擇	位3	位4	說明
		OFF	OFF	4800
		ON	OFF	9600
		OFF	ON	19200
		ON	ON	38400
5，6	選擇MD32PFS卡通訊的數據格式	位5	位6	說明
		OFF	OFF	PPO1格式
		ON	OFF	PPO2格式
		OFF	ON	PPO3格式
		ON	ON	PPO5格式

接口說明：
1)可插拔線纜端子頭-4PIN

2)PROFIBUS 9針標準接口說明

此接口和PROFIBUS標準的接口信號完全相同

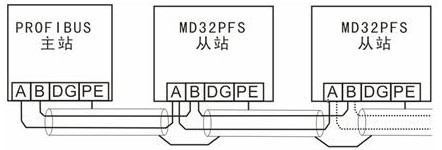

3)與PROFIBUS的連接示意圖

PROGFIBUS的連接方式MD32PFS提供了兩種方法，其中DB9為標準的SIEMENS的DB9插座。對系統的PE級一定要可靠的接地。如果使用的波特率比較高，必須嚴格的按照SIEMENS的DB9接線標準。對不同的波特率有不同的導線長度，具體描述如下表：

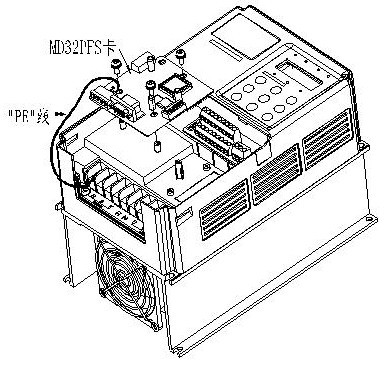

MD32PFS卡端子示意圖如圖
