當控制方式為有速度傳感器矢量控制時，必須選用PG卡。PG卡的標準配置包括兩路正交編碼器信號的處理電路，可以接收集電極開路型以及推挽型輸出的編碼器信號，編碼器電源（固定+15V輸出）；增強型PG卡除標準配置之外，還有對輸入的編碼器信號進行分頻，輸出量兩路正交信號的處理電路。請用戶根據自己的使用情況進行選擇。
功能
響應速度
輸出阻抗
輸出電流
分頻范圍
+15PG，COM
編碼器電源提供
---
300mA
PGA，PGB
編碼器信號接入
0kHz～80kHz
OUT-A，OUT-B
分頻信號輸出
開路集電極輸出
100mA
4～62(偶數)

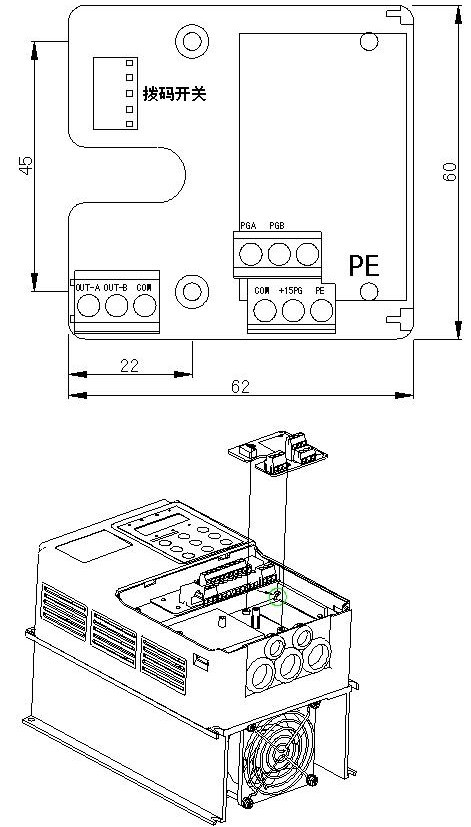

PG卡外形尺寸及安裝圖
