EPS市電同步卡功能說明：
1)逆變器輸出電壓與市電電壓檢測：分別檢測逆變輸出U-V和市電R-S的線電壓瞬時值，用于同步監測控制，同時可作為電壓偏差過大的判斷依據；
2)相序檢測電路：避免由于功率端子接線相序錯誤導致切換炸機。
EPS 市電同步卡端子說明：
1）R，S，T：輸入端子，接市電三相電壓（變頻器同步跟蹤目標）；
2）U，V，W：輸入端子，接變頻器輸出經過濾波之后的正弦波電壓（該電壓與電網同步）3）+10V和GND：市電同步卡供電電源輸入；
4）V_RS：模擬量輸出端子，市電R-S之間線電壓的檢測電壓送變頻器控制端子AI2；
5）V_UV：模擬輸量出端子，變頻器輸出濾波后U-V之間線電壓的檢測電壓送變頻器控制端子AI1；
6）SYN：數字量輸出端子，硬件檢測，輸出高時（10V），代表輸出不同步，或輸出與市電相序反；
變頻器EPS 應用功能碼選項
FE-01：鎖相功能選擇：0：無效1：有效，輸出頻率自動跟蹤電網檢測頻率，。
FE-02：同步指示輸出延時：0～60s。當變頻器檢測到輸入輸出相位一致時經過該延遲時間，輸出相位同步指示信號。
F5-01~F5-05增加選項20：相位同步指示輸出。
F4-00~F4-09增加選項35：鎖相控制禁止命令。
輸入該信號，變頻器停止鎖相控制。另外當變頻器檢測到RST輸入端無電壓時，也將自動停止鎖相控制。
EPS 市電同步卡應用連接：
相關說明
1)關于同步卡上SYN端子說明：由于變頻器只與市電的一相同步，而三相交流電存在正序和反序兩種情況，一相同步不能保證另外兩相同步，因此需要判斷相序電路：如果變頻器輸出已經與市電同步,而SYN輸出仍為高電平，則有可能是相序反了；
2)變頻器端子輸出的同步信號只表明有一相已經同步；
3)接線時千萬注意：R，S，T/U，V，W功率端子與同步卡的檢測端子嚴格一一對應，否則不間斷切換時可能損壞變頻器；

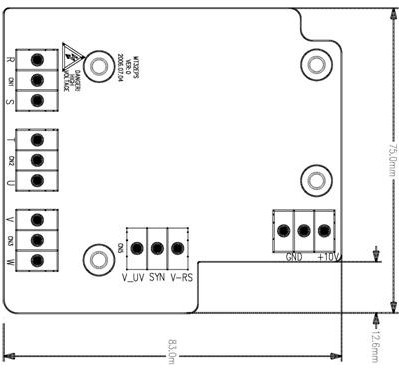

EPS市電同步卡外形尺寸圖
