MD300A系列通用型變頻器是基于MD300系列變頻器開發的小功率迷你型變頻器,體積小、功能完善,可實現小功率電機的矢量控制。
可實現上電對外圍設備進行安全檢測如對地短路; 可實現多臺變頻器公用直流母線的功能 可編程鍵:命令通道切換/正反轉運行/點動運行功能選擇; 倆種通道:操作面板給定、控制端子給定; 可實現多臺變頻器共用直流母線的功能。 三種通道:操作面板控制、控制端子控制,通訊控制(可選)。 共有六種頻率源:面板電位器給定,數字給定、模擬電壓/電流給定(可選)、脈沖給定,通訊給定(可選)。。 可靈活實現輔助頻率微調、頻率合成。
紡織機械、機床行業、金屬制品行業、塑料機械、小型自動化生產線
命名規則:
輸入電壓: 單相220V、三相380V、三相690V 電源容量(kVA): 0.6~4.2 輸入電流(A): 3.2~7.0 輸出電流(A): 1.2~5.1 適配電機(kW): 0.2~2.2
MD300A 變頻器技術規范
項目
規格
基 本 規 格
最高頻率
3200Hz
載波頻率
0.5 kHz~16kHz;根據溫升,自動調整載波頻率。
頻率分辨率
數字設定:0.1Hz
模擬設定:最高頻率×0.1%
控制方式
開環矢量控制(SVC)、V/F控制
啟動轉矩
0.5Hz/150%
調速范圍
1:100 (SVC)
穩速精度
±0.5%(SVC)
過載能力
150%額定電流60s;180%額定電流1s。
轉矩提升
自動轉矩提升;手動轉矩提升0.1%~30.0%
V/F曲線
兩種方式:直線型;平方型V/F曲線
直流制動
直流制動起始頻率:0.0Hz~50.0Hz,制動時間:0.0s~36.0s,制動動作電流值:0.0%~200.0%。內置制動單元。
點動控制
點動頻率范圍:0.0Hz~50.0Hz;點動加減速時間0.0s~3000.0s
個性化功能
共直流母線功能
可實現多臺變頻器共用直流母線的功能
運行命令通道
三種通道:操作面板控制、控制端子控制,通訊控制(可選)。
輸入輸出特性
頻率源
共有六種頻率源:面板電位器給定,數字給定、模擬電壓/電流給定(可選)、脈沖給定,通訊給定(可選)。
輔助
可靈活實現輔助頻率微調、頻率合成

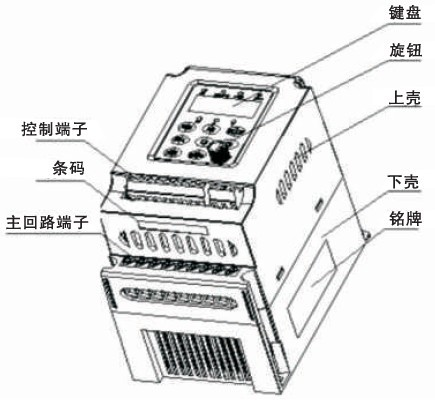

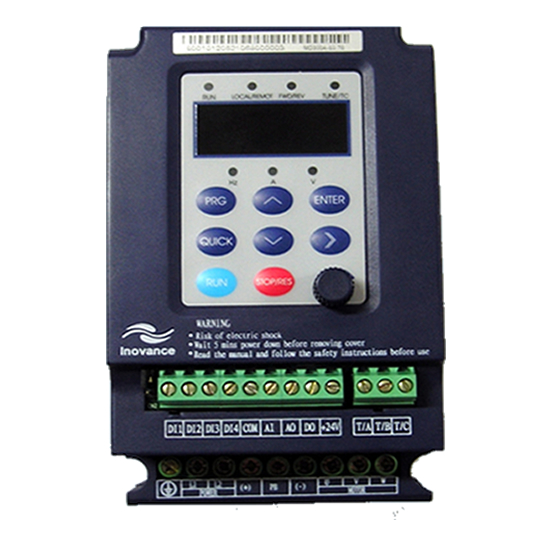

產品外型圖

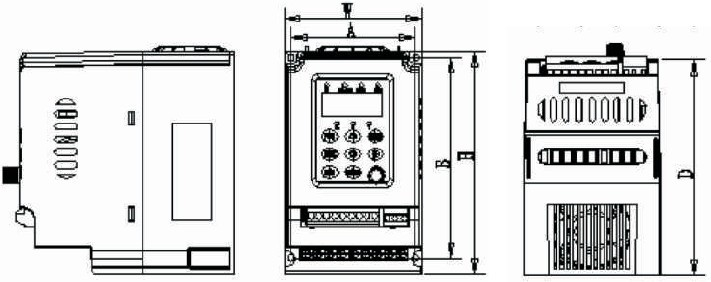

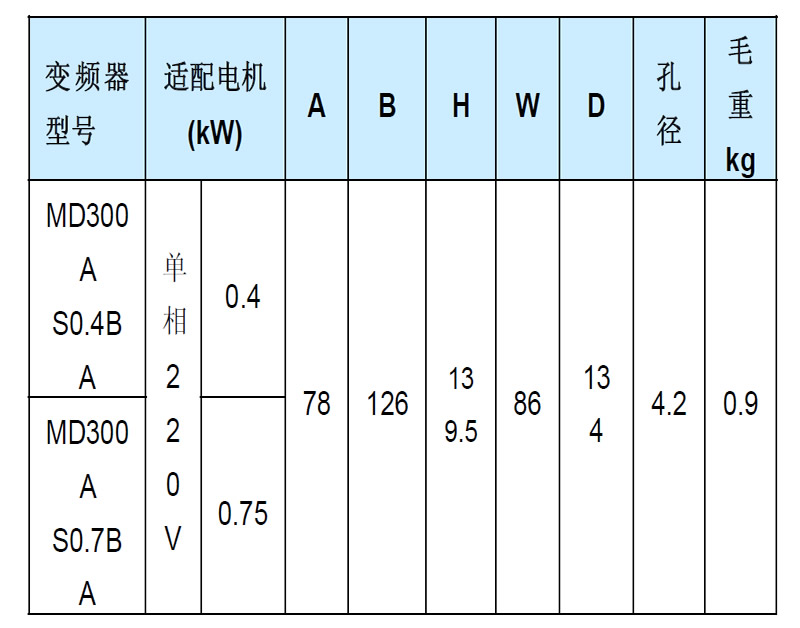

安裝孔位尺寸
