1、涵蓋多個電壓等級：單相220V、3相380V、3相480V、3相690V幾個電壓等級。 2、硬件逐波限流功能，降低變頻器報過流的機率。 3、異步機、永磁同步機的控制2合1。 4、支持多種總線，支持RS485、ProfiBus、CANLink、CANOpen現場總線接口。 5、AO/AI模擬量出廠精度提高（僅限控制板，擴展卡IO除外）。 6、通過擴展卡可以增加電機過熱保護（PT100,PT1000），隔離的±10V輸入。 7、增加用戶可編程功能（PLC卡），編程方法兼容H1u系列PLC。（開發中） 8、功能更強大： 多電機切換，VF分離，內部狀態監控 后臺監控軟件：上載，下載功能碼、示波器功能等 增加了虛擬IO功能，可以將遠程設備如數據采集單元采集的數字量、模擬量，控制系統中間變量做為本機IO或者變量。 外擴液晶的遠程操作盒。 9、性能提升： 優化完善了VF振蕩抑制 VF低頻出力得到改善 SVC調試范圍更寬（1:200），并可實現SVC的轉矩控制 FVC弱磁區輸出力矩能力更強 研發部正在MD380平臺上，解決MD320的遺留性能問題 10. MD380將MD320的DSP板與控制板合二為一 11.控制板J3與擴展板之間通過18Pin FFC軟排線與擴展卡相連，主要擴展編碼器接口板（FFC線編碼：15041067,15041056） 12.控制板J12通過28Pin插針與擴展板連接，主要用于IO擴展卡、profibus-DP卡、CANLink卡、CANOpen卡、MODBUS通信卡、用戶可編程PLC卡。
跑步機行業、棉機行業、機床行業、光飾機行業、繩鋸機、洗衣機、EPS同步切換、紡織行業、陶瓷行業、數控機床行業、重型起重負載，數控加工中心、印刷包裝設備、紡織設備等高端應用場合。

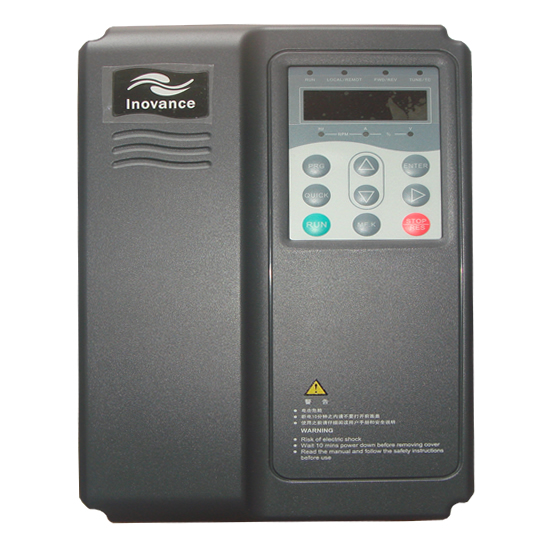

匯川Inoflex MD380系列變頻器的主力機型。基于匯川對于客戶需求的準確了解，秉承匯川對于高品質、高可靠性的一貫追求，MD380系列變頻器將以卓越的性能和強大的功能，為您帶來渙然一新的使用感覺。

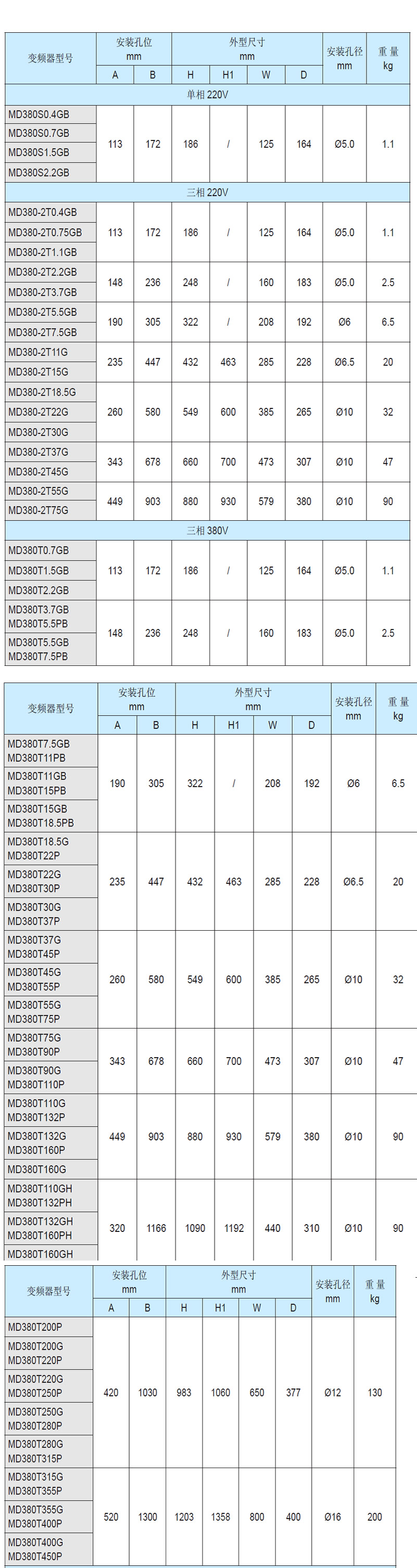

命名規則：
MD380與MD320的兼容性
MD380系列通用變頻器定位于替代MD320系列。因此在很多方面都和MD320兼容，具體見下表：
功率段
MD380覆蓋MD320全系列，功率等級完全相同
主拓?fù)?/span>
驅動部分基本與MD320相同
結構
完全借用MD320N
硬件
控制板端子對外定義完全與MD320相同
軟件
功能碼涵蓋MD320所有功能，但是功能碼排列會有不 同， 因為MD380功能更豐富，并集成了一部分非標功能

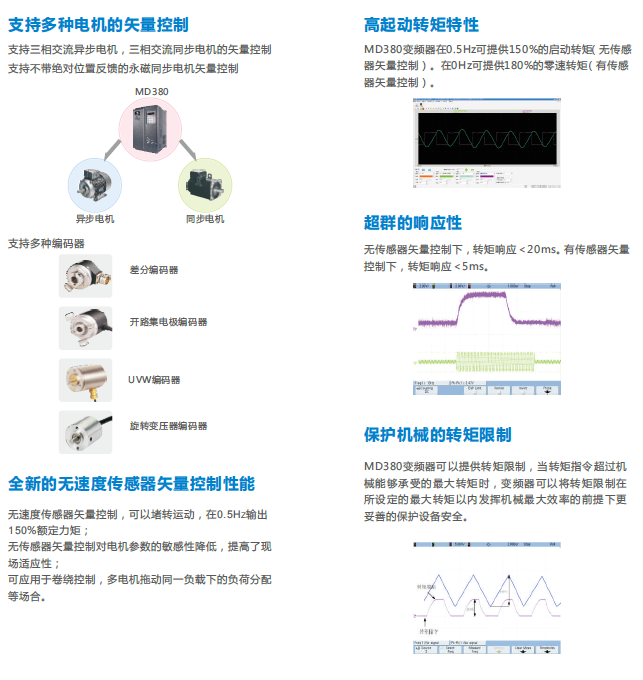

MD380產品特點

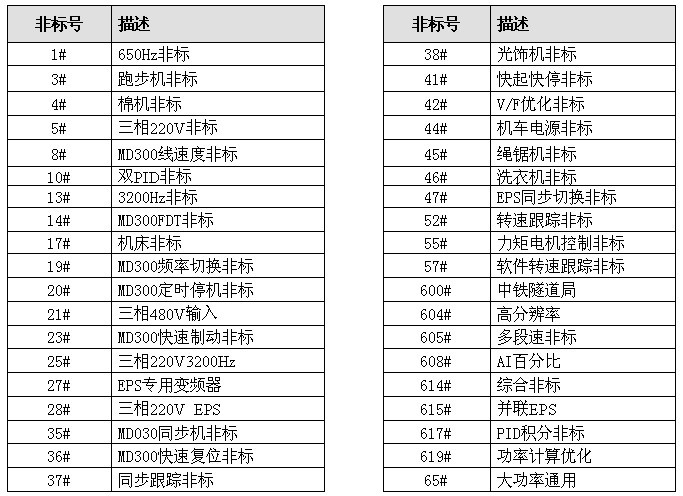

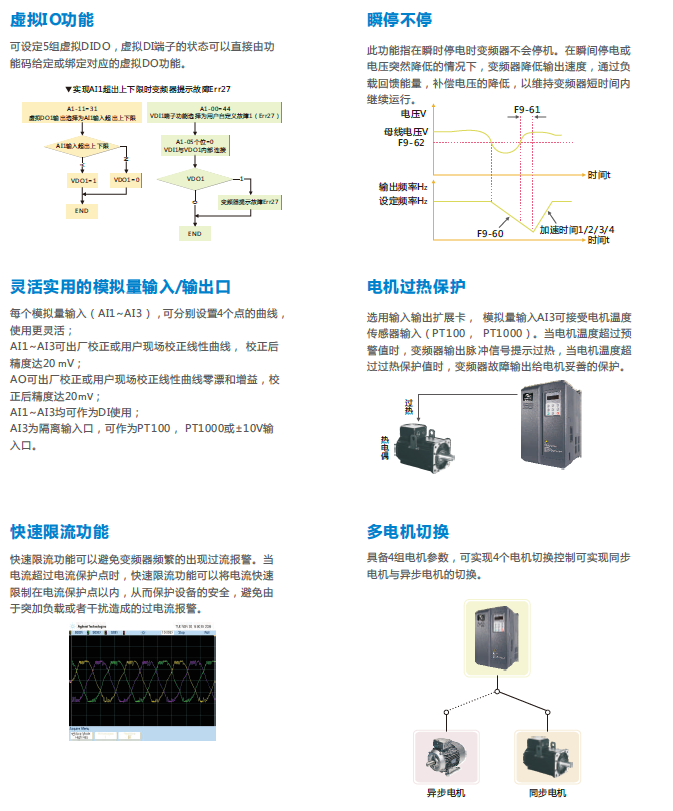

在考慮與MD320系列兼容性的同時，也考慮了其整體性能的提升，相比MD320系列變頻器，MD380系列變頻器有如下亮點： 1、涵蓋多個電壓等級：單相220V、3相380V、3相480V、3相690V幾個電壓等級。 2、硬件逐波限流功能，降低變頻器報過流的機率。 3、異步機、永磁同步機的控制2合1。 4、支持多種總線，支持RS485、ProfiBus、CANLink、CANOpen現場總線接口。 5、AO/AI模擬量出廠精度提高（僅限控制板，擴展卡IO除外）。 6、通過擴展卡可以增加電機過熱保護（PT100,PT1000），隔離的±10V輸入。 7、增加用戶可編程功能（PLC卡），編程方法兼容H1u系列PLC。（開發中） 8、功能更強大： 多電機切換，VF分離，內部狀態監控 后臺監控軟件：上載，下載功能碼、示波器功能等 增加了虛擬IO功能，可以將遠程設備如數據采集單元采集的數字量、模擬量，控制系統中間變量做為本機IO或者變量。 外擴液晶的遠程操作盒。 9、性能提升： 優化完善了VF振蕩抑制 VF低頻出力得到改善 SVC調試范圍更寬（1:200），并可實現SVC的轉矩控制 FVC弱磁區輸出力矩能力更強 研發部正在MD380平臺上，解決MD320的遺留性能問題 MD380非標整合 MD380整合了MD320大部分非標功能，如下表所示：
MD380控制板接口
MD380將MD320的DSP板與控制板合二為一（以后產品軟件刷入升級更方便），通過J11用34PIN的電纜與驅動板連接。對于塑膠件的機型，通過J2接口與內置鍵盤相連。通過J3（FFC排線）與通用編碼器擴展卡連接。通過J12與I/O擴展卡連接。通過J7（RJ45）連接外引鍵盤，也是燒錄和后臺監控接口（使用專用的接口卡和線纜）。板用戶端子與MD320基本兼容 。
編碼器擴展卡接口
控制板J3與擴展板之間通過18Pin FFC軟排線與擴展卡相連，主要擴展編碼器接口板（FFC線編碼：15041067,15041056），如下表所示：
選配件 描述 其他 MD38IO1 帶I/O，溫度接口，帶CAN/RS485 間距端子臺Size C體積以上使用 MD38TX1 帶隔離的RS485通訊卡（也可使用原MD320-485） 間距端子臺Size B體積以上使用 MD38CAN1 只帶CAN通訊(CANLINK) 間距端子臺Size B體積以上使用 MD38IO2 帶少量I/O Size B體積以上使用 MD38DP 支持西門子ProfiBus總線 DB9母口-DP接口Size C體積以上使用 MD38PC1 帶I/O點PLC卡，完全兼容H1U系列 Size C體積以上使用 MD38PC2 不帶I/O點PLC卡 Size B體積以上使用 MD38CAN2 CAN OPEN 網關 Size B體積以上使用
選配件
描述
其他
MD38IO1
帶I/O，溫度接口，帶CAN/RS485
間距端子臺Size C體積以上使用
MD38TX1
帶隔離的RS485通訊卡（也可使用原MD320-485）
間距端子臺Size B體積以上使用
MD38CAN1
只帶CAN通訊(CANLINK)
MD38IO2
帶少量I/O
Size B體積以上使用
MD38DP
支持西門子ProfiBus總線
DB9母口-DP接口Size C體積以上使用
MD38PC1
帶I/O點PLC卡，完全兼容H1U系列
Size C體積以上使用
MD38PC2
不帶I/O點PLC卡
MD38CAN2
CAN OPEN 網關
