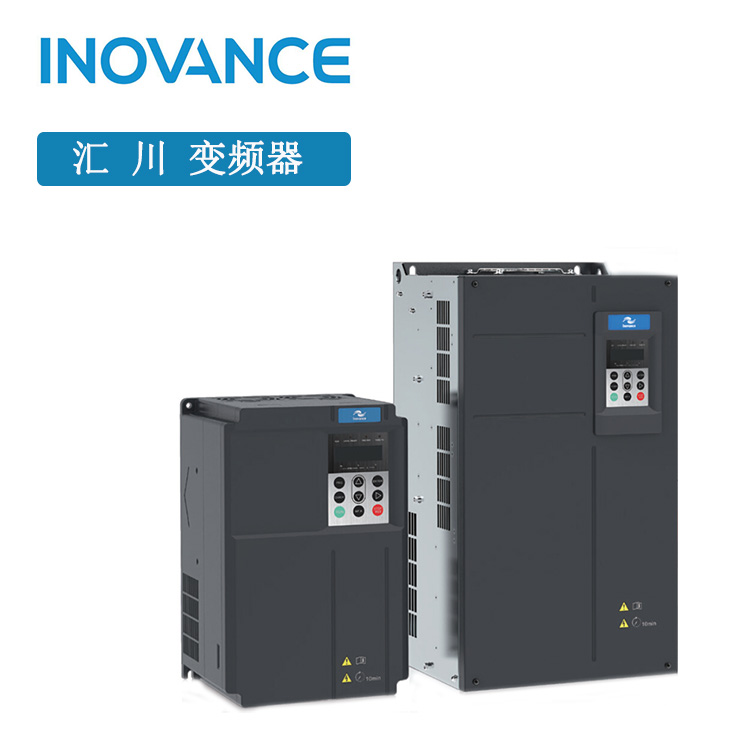

MD300系列變頻器是一種簡單、高性能的變頻器，控制方式有V/F和無速度傳感的矢量控制兩種。調速功能操作簡便，性能優越，特別是無速度傳感器矢量控制模式下，低頻轉矩、穩速精度及動態特性?xún)?yōu)良。廣泛適用于機床、拉絲機、注塑機、起重機械、印刷機械等領域。 MD300系列變頻器可帶擴展卡MD30IN，可以用于注塑機節能改造。
廣泛適用于機床、拉絲機、注塑機、起重機械、印刷機械等領域。

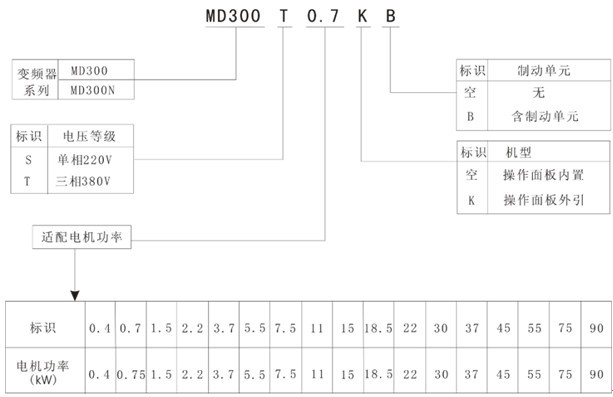

命名規則：
注：MD300N系列是MD300系列外型與結構升級產品，以下內容除有關于MD300N特殊說明外，其它內容完全適應MD300N系列產品。
MD300
變頻器型號
輸入電壓
電源容量（kVA）
輸入電流（A）
輸出電流（A）
適配電機（kW）
MD300S0.4
單相220V 范圍： -15%~2?0%
1.0
5.4
2.3
0.4
MD300S0.7
1.5
8.2
4.0
0.75
MD300S1.5
3.0
14.2
7.0
MD300S2.2
23.0
9.6
2.2
MD300T0.7
三相380V 范圍： -15%~2?0%
3.4
2.1
MD300T1.5
5.0
3.8
MD300T2.2
5.8
5.1
MD300T3.7
5.9
10.5
9.0
3.7
MD300T5.5
8.9
14.6
13.0
5.5
MD300T7.5
11.0
20.5
17.0
7.5
MD300T11
26.0
25.0
MD300T15
21.0
35.0
32.0
15.0
MD300T18.5
24.0
38.5
37.0
18.5
MD300T22
30.0
46.5
45.0
22.0
MD300T30
40.0
62.0
60.0
MD300T37
57.0
76.0
75.0
MD300T45
69.0
92.0
91.0
MD300T55
85.0
113.0
112.0
55.0
MD300T75
114.0
157.0
150.0
MD300T90
134.0
180.0
176.0
90.0
MD300N
MD300NS0.4
單相220V 范圍： -15%?~20%
MD300NS0.7
MD300NS1.5
MD300NS2.2
MD300NT0.7
三相380V 范圍： -15%?~20%
MD300NT1.5
MD300NT2.2
MD300NT3.7
MD300NT5.5
MD300NT7.5
MD300NT11
MD300NT15
安裝尺寸
變頻器型號 適配電機 (kW) A (mm) B (mm) H (mm) H1 W (mm) D (mm) 安裝孔徑 重量 (kg) MD300NS0.4 單相 220V 0.4 113 172 186 / 125 164 φ5.0 1.1 MD300NS0.7 0.75 MD300NS1.5 1.5 MD300NS2.2 2.2 MD300NT0.7 三相380V 0.75 MD300NT1.5 1.5 MD300NT2.2 2.2 MD300NT3.7 3.7 148 236 248 / 160 183 φ5.0 2.5 MD300NT5.5 5.5 MD300NT7.5* 7.5 190 305 322 / 208 192 φ6 6.5 MD300NT11* 11 MD300NT15* 15
適配電機 (kW)
A (mm)
B (mm)
H (mm)
H1
W (mm)
D (mm)
安裝孔徑
重量 (kg)
單相 220V
113
172
186
/
125
164
φ5.0
1.1
三相380V
148
236
248
160
183
2.5
MD300NT7.5*
190
305
322
208
192
φ6
6.5
MD300NT11*
11
MD300NT15*
15
注：MD300N系列變頻器安裝尺寸與相應MD300系列產品不兼容
輸入電壓: 單相220V、三相380V 電源容量(kVA): 1.0~134 輸入電流(A): 5.4~180 輸出電流(A): 2.3~176 適配電機(kW): 0.4~90
MD300系列變頻器是一種簡單、高性能的變頻器，控制方式有V/F和無速度傳感的矢量控制兩種。調速功能操作簡便，性能優越，特別是無速度傳感器矢量控 制模式下，低頻轉矩、穩速精度及動態特性?xún)?yōu)良。廣泛適用于機床、拉絲機、注塑機、起重機械、印刷機械等領域。 MD300系列變頻器可帶擴展卡MD30IN，可以用于注塑機節能改造。
MD300/MD300N系列變頻器技術規范
項目
規格
基
本
規
格
最高頻率
300Hz
載波頻率
0.5kHz～16kHz；根據負載特性，自動調整載波頻率。
輸入頻率分辨率
數字設定：0.01Hz
模擬設定：最高頻率×0.1％
控制方式
開環矢量控制（SVC）、V/F控制
啟動轉矩
0.5Hz/150％
調速范圍
1：100 （SVC）
穩速精度
±0.5％（SVC）
過載能力
150%額定電流60s；180%額定電流1s。
轉矩提升
自動轉矩提升；手動轉矩提升0.1％～30.0％
V/F曲線
兩種方式：直線型；平方型V/F曲線
直流制動
直流制動開始頻率：0.00Hz～最大頻率，制動時間：0.0s～36.0s，
制動電流：0.0%～170.0%（電機額定電流）
點動控制
點動頻率范圍：0.00Hz～50.00Hz；點動加減速時間0.0s～3000.0s
個
性
化
功
能
上電外圍設備安全自檢
可實現上電對外圍設備進行安全檢測如對地短路
共直流母線功能
可實現多臺變頻器共用直流母線的功能
MF.K 鍵
可編程鍵：命令通道切換/正反轉運行/點動運行功能選擇
運行命令通道
兩種通道：操作面板給定、控制端子給定
輸
入
出
特
頻率源
有多種頻率源：數字給定、模擬電壓給定、模擬電流給定、脈沖給定等，可實現多種方式切換
輔助頻率源
可靈活實現輔助頻率微調、頻率合成
輸入端子
四路數字輸入端子，其中一路可作高速脈沖輸入。
兩路模擬量輸入端子，其中一路只能用作電壓輸入，另一路可作電壓或電流輸入。
輸出端子
一路數字式輸出端子
一路繼電器輸出端子
一路模擬輸出端子，可實現設定頻率、輸出頻率等物理量的輸出
顯示與鍵盤操作
LED顯示
可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數
保護功能
上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護等。
使用場所
室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸氣、滴水或鹽份等；
環
境
防護等級
IP20
海拔高度
低于1000m，高于1000 m請降額使用
環境溫度
－10℃～＋40℃（環境溫度在40℃～50℃，請降額使用）
濕度
小于95％RH，無水珠凝結
振動
小于5.9m/s2（0.6g）
存儲溫度
－20℃～＋60℃
污染等級
2級(詳細說明請參照IEC61800-5-1：4.2.6)
