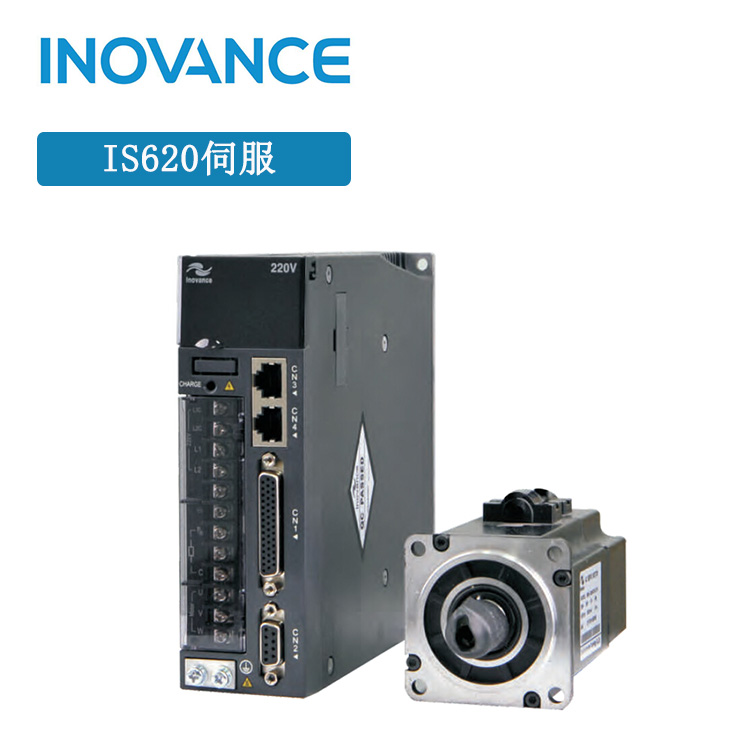

IS620M系列

伺服驅動器直接連在工業用電源上，未使用變壓器等電源隔離。為防止伺服系統產生交叉觸電事故，請?jiān)谳斎腚娫瓷鲜褂帽ｋU(xiǎn)絲或配線用斷路器。因伺服驅動器沒有內置接地保護電路，為構成更加安全的系統，請使用過載、短路保護兼用的漏電斷路器或配套地線保護專用漏電斷路器。嚴禁將電磁接觸器用于電機的運轉、停止操作。由于電機是大電感元件，產生的瞬間高壓可能會擊穿接觸器。外接控制電源或24Vdc 電源時請注意電源容量，同時為幾個驅動器供電或者多路抱閘供電時，電源容量不夠會導致供電電流不足，驅動器或抱閘器失效。制動電源為24V 直流電壓源，功率需參考電機型號，且符合抱閘功率要求。

系統配線注意事項：

◆ 外接制動電阻時，請拆下伺服驅動器P⊕-D端子間短接線后再進行連接。

 ◆在單相 220V配線中，主回路端子為 L1、L2，保留端子請勿進行接線。
