匯川變頻器空壓機技改方案

     本技改方案面向             有限公司，它用于準確、清晰、完整地描述貴公司空壓機采用變頻調速運行的可行性、經濟性，并給出項目的技改方案，以便與貴公司及相關部門共同討論和技術交流，共同做好節能降耗工作。

本技改方案為我公司根據貴公司對空壓機采用變頻調速控制的要求，進行全面的論證后編寫而成的。

在本方案中所引用的參考資料：

（1）匯川變頻器應用手冊

（2）空壓機工作原理

本系統采用匯川MD320系列變頻器，它以絕對領先的技術，各種功能完善，無需附加多余的控制設備，使更多的用戶既方便又經濟的將變頻器應用在風機、水泵等節能領域。是國家重點推廣應用的節能新技術產品。

匯川變頻器特別針對中國國情，設計出較寬的輸入電壓（U ±20%； Hz±5%），以及中文顯示操作面板。內置防雷擊過流保護裝置，采用工業級防雷設計，對感應雷有自保護能力

全數字智能化控制，各運行參數可有數字設定。控制過程中的變化參數有數字實時顯示。可根據用戶要求提供適應各種方式控制。控制精度<±1%。

自動節能運行模式，可使風機、泵類負載獲得最大節能效果。

貴公司供氣系統空壓機現有132Kw 空壓機二臺、一用一備，24小時連續運行。壓力不能恒定控制，波動范圍大，不能及時根據生產用氣量的大小調節壓力，這勢必造成電能的浪費，空壓機壽命的減少。為了節約能源，降低成本，該電機實施變頻技術改造很有必要也切實可行。

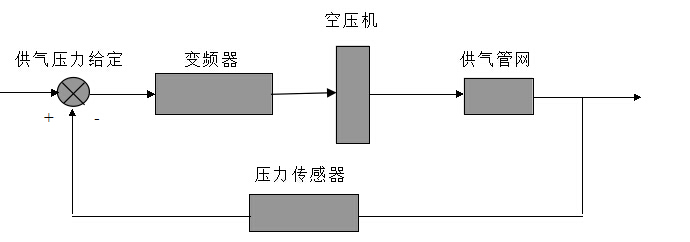

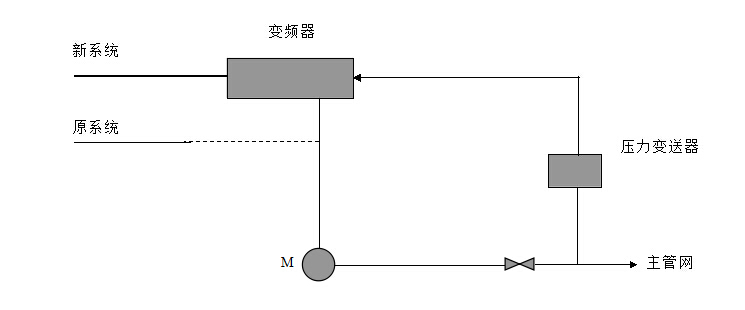

為了滿足生產要求，本著節約及盡量不改動原有設備的目的，以及生產的需要。我們對132KW空壓機進行變頻控制。根據供氣要求，變頻與工頻有電氣聯鎖，為使系統安全可靠，變頻裝置與原系統有聯鎖及切換功能。新系統具有過流、過壓、欠壓、過載等保護功能。下圖為系統構成圖，該系統由一臺空壓機，一臺變頻器，一只壓力變送器。通過變頻電控柜上的面板可顯示運行參數和故障報警等。
