1、雕刻機的功能需求
※控制方式選擇用VF控制，多段VF曲線。
※需要端子控制作為命令源，二線式端子控制：只需一個正轉命令FWD（DI1輸入）.
※頻率源為模擬量設定（電腦控制板輸出0～10VDC），只需要從AI1口輸入頻率指令即可。
※最高運行轉速一般在24000r/min，換算變頻器的運行頻率為400Hz（2級的高速電機），最低的切削轉速為2000r/min，我們用650Hz的非標可以很好的滿足其要求.
※加速和減速時間根據客戶自身需求，一般在20～30s，因運行的轉速比較高，所以需要帶制動單元的變頻器。
※需要故障信號輸出信號和故障復位信號（DI3輸入）。
2、雕刻機的性能需求
※全速度范圍內速度波動小。
※低速力矩大，可以保證低轉速切削。
※加減速的時間盡量短。
最低的切削轉速可以在500r/min以下。我司的MD320變頻器可以做多段VF曲線，可以很好的控制高低速的不同轉矩提升，因此能很好的滿足高速雕刻機上的要求。單從功能上講，我司的MD300也可以滿足其要求。
具體的調試參數(針對額定頻率400Hz，額定電壓380V，額定轉速24000)：
F0-01 2：V/F控制
F0-02 1：端子命令通道
F0-03 2：AI1
F0-10 最大頻率：400.00Hz
F0-12 上限頻率：400.00Hz
F0-17 加速時間：20～30s
F0-18 減速時間：20～30s
F1組（電機參數），根據高速電機銘牌輸入。

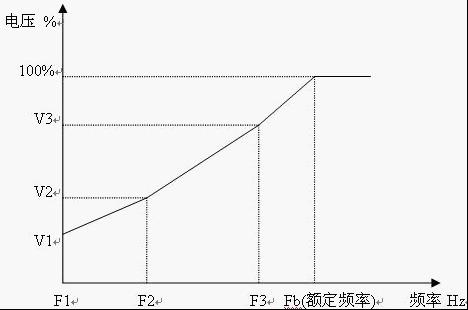

F3-00 1：多點V/F曲線
F3-02 提升截止頻率：400.0Hz
F3-03 V/F頻率點1 0.0Hz
F3-04 V/F電壓點1 2 .0~ 4.0%
F3-05 V/F頻率點2 100.0Hz
F3-06 V/F電壓點2 26.0~30.0%
F3-07 V/F頻率點3 300.0HZ
F3-08 V/F電壓點3 75.0~80.0%
根據實際情況可以對F3-03～F3-08進行適當調整，保證其在切削狀態下不過流
