匯川移動式門式起重機（RTG）節油系統控制方案

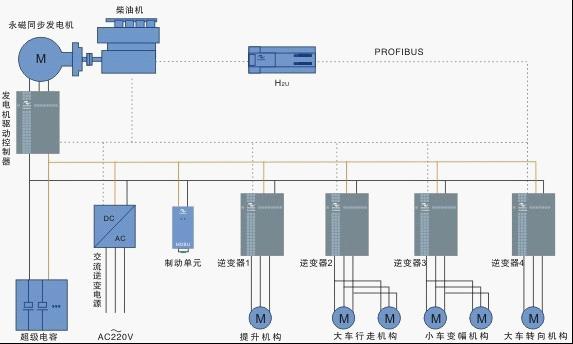

本系統采用匯川專用控制器，根據負載大小，實時調節三個變量：柴油機的轉速、同步發電機的轉矩、同步發電機的勵磁，使柴油機時刻工作在最佳效率狀態。
     發電機驅動控制器是控制同步發電機轉矩和勵磁的執行機構，發電機的輸出電壓被該驅動器轉換為直流電壓，儲存在超級電容內為提升、行走等機構所使用的變頻器提供直流母線供電。
     采用超級電容可以有效儲存提升機構下行時的勢能，提高系統的節油率。另外采用直流母線為負載供電，可以大大簡化系統設計，提高系統可靠性。
     系統中需要的交流電源由一個逆變電源提供，該逆變電源同樣由直流母線供電。

 主要特點：
 ■ 根據系統負載狀況，調節柴油機轉速，使柴油機工作在最佳效率狀態；
 ■ 對同步發電機的勵磁與轉矩分別進行控制，有效提高系統效率；
 ■ 整個系統的節油率達40%~70%；
 ■ 采用超級電容儲能，在有效提高系統節油效率的同時，確保發電質量；
 ■ 共直流母線供電系統，可簡化系統設計，并提高系統可靠性；
