匯川變頻器在活塞空壓機改造中的應用

一、工藝要求
 　　空氣壓縮機是用來使氣體增加壓力，以利于輸送并提高氣體的壓力能，從而滿足生產工藝或動力設備需要的一種專用機器,在陶瓷、玻璃、玩具、制衣、機械制 造、塑料、拉絲等多個行業中普遍應用。傳統的活塞式壓縮機靠壓力繼電器進行啟停控制，壓縮電機一般采取直接啟動或傳統的降壓?jiǎn)?dòng)方式，啟動存在較大的電氣 和機械沖擊，且壓縮機存在供氣壓力波動大、壓縮電機啟停頻繁易損壞、噪音大、機件磨損快、維護量大、維護成本高等實際應用缺陷。
 二、改造方案

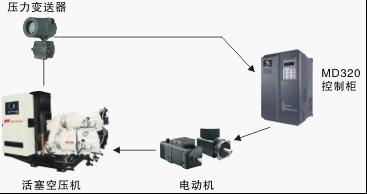

 空壓機變頻控制系統由變頻器、壓力傳感器、控制指示線路組成，簡圖如下：



 　　工作過程采用壓力傳感器裝置檢測管網的壓力，由檢測顯示儀表將反應輸出壓力的模擬信號傳送到變頻器，變頻器根據反饋信號和設定信號進行比較利用變頻器 內部的PID進行自動輸出頻率調節以實現自動調節壓縮電機的轉速和輸出功率，形成一個閉環反饋系統維持管網的壓力恒定和自動控制。
 三、方案優勢
 活塞式壓縮機施行變頻控制改造后的優勢簡介如下：
 ■ 實現了平滑軟啟動，避免了電氣和機械沖擊延長了壓縮電機和壓縮機件的使用壽命；
 ■ MD匯川變頻器啟動時滿力矩的特性滿足了空壓機重載情況下的啟動要求；
 ■ 實現了自動無級調速，自動維持供氣壓力恒定；
 ■ 實現了節能運行，在優良自動控制的同時實現了節能；
 ■ 空壓機噪音大大降低；
 ■ 可以用在多臺空壓機的并網供氣場合；
 ■ 降低了空壓機的維護量和維修成本；
 ■ 具有綜合的短路、過流、過壓、過載、欠壓諸多保護功能；
 正是由于以上諸多優勢使匯川變頻器在空壓機變頻改造中得以廣泛應用。
